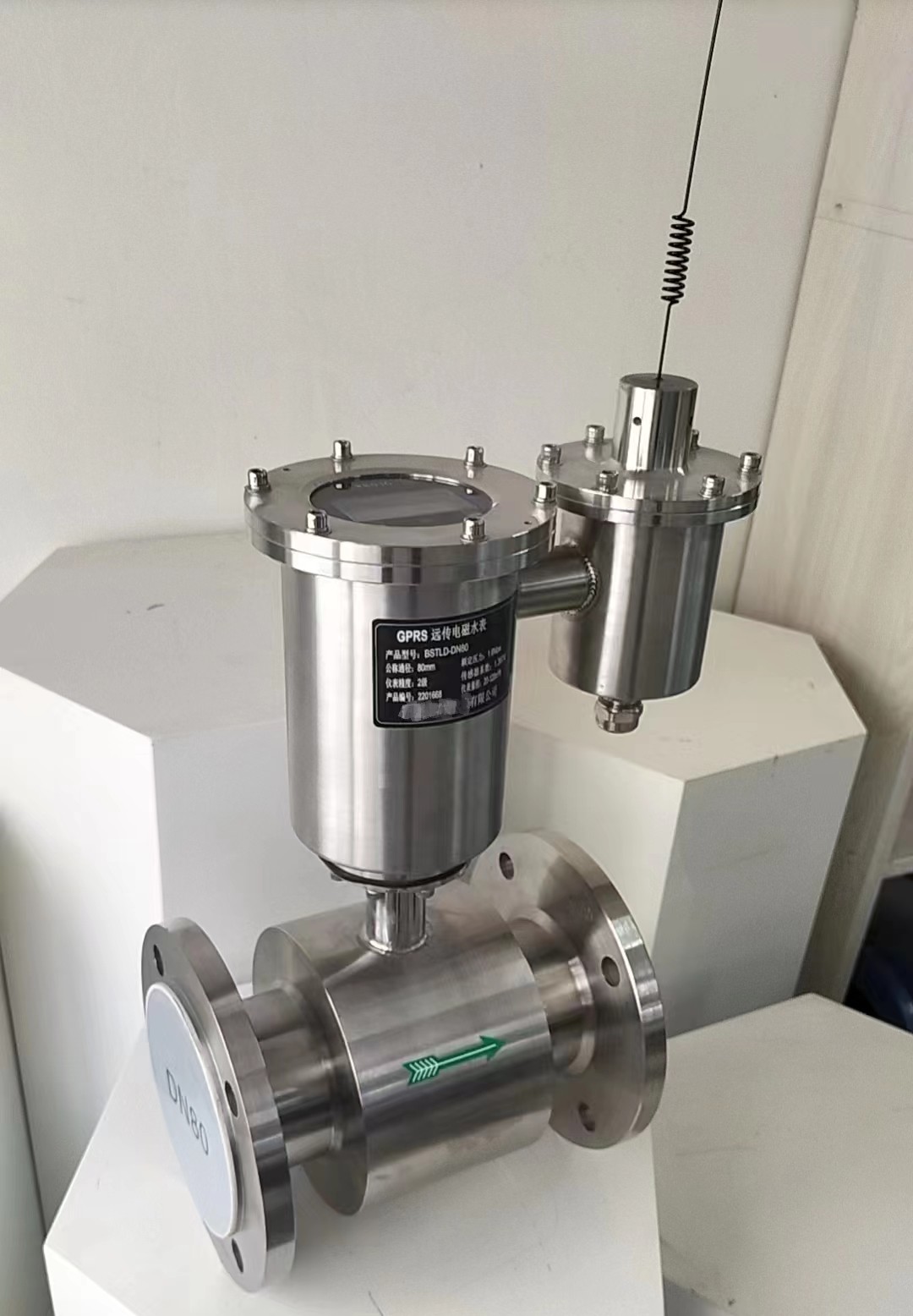

一、電磁水表概述
MGG/KL-DC型電磁水表是專為水工業設計，滿足城市供水及水資源管理系統(RTU)，提供信息管理服務，確保準確的水費計算，廣泛應用于現場無電源供應的場所，如：城市供水、污水處理、自來水管網分區計量、水利工程等水資源管理行業。
MGG/KL-DC型電磁水表采用特殊設計的傳感器勵磁系統和高性能鋰電池供電系統，并采用了16位嵌入式超微功耗處理器，全數字量信號處理，具有工作穩定、測量精度高、抗干擾能力強等特點，實現自動雙向流量測量，現場瞬時流量、正反向累計總量顯示，自診斷故障報警，RS485接口和GSM/GPRS數據無線遠傳等功能，用戶通過強大的GSM/GPRS遠程監控管理軟件系統可實現流量數據的無線遠傳、存儲等功能。
二、電磁水表特點
?微功耗設計，五節3.6V鋰電池，勵磁電流≤20mA，連續不間斷工作5～10年，而且更換電池方便;
?顯示器采用LCD大屏幕背光液晶顯示器，全中文菜單，自動雙向測量，可顯示瞬時流量、流速、壓力、正反向累計總量(10位有效位顯示)、電池電量、時鐘以及報警提示符等多項流量參數;
?測量管內無可動及阻力部件，不會產生纏繞、堵塞現象，幾乎無壓力損失，可長期可靠連續工作;
?測量范圍寬：流速測量范圍可達0～15m/s;
?測量精度高：1級
?測量穩定：測量精度不受被測介質溫度、壓力、粘度、密度等物理參數變化的影響;
?具有脈沖輸出、RS232/RS485接口及GPRS無線數據遠傳的功能(支持GSM、WCDMA和CDMA);
?調試方便，非接觸式感應工作，無須打開表蓋;
?可以實現遠程設置參數功能;
?具有8段線性修正功能;
?具有擴展接口，可接壓力、4～20mA等信號;
?具有數據保存功能：可保存1000組流量數據，而且數據存貯時間之隔可任意設置以及數據查詢;
三、電磁水表主要技術參數
?公稱通徑：DN6mm～DN1200mm;
?DN32mm～DN2000mm也可選插入式電磁水表;
?公稱壓力：0.6～4.0Mpa(特殊壓力可定制);
?精準度：1級;
?測量范圍：0～15m/s;
?測量介質(電導率)：>20μs/cm;
?介質溫度：-10℃～160℃;
?環境溫度：-25℃～60℃;
?供電方式：3.6V/DC內置鋰電池供電，不間斷連續工作時間5～10年，分體型轉換器支持DC3.6V/12V/24V和AC220多路電源自動切換功能;
?電極材料：316L不銹鋼、HC、HB、鈦、鉭、缽/銥合金(可選);
?襯里材料：聚氯丁橡膠、聚氨脂橡膠、聚四氟乙烯、F46、PFA(可選);
?連接方式：法蘭式、插入式、夾持式(可選);
?結構形式：一體型、分體型(可選);
?防護等級：一體型IP68，分體型傳感器IP68、轉換器IP65;
?顯示方式：LCD大屏幕背光液晶顯示，全中文菜單，自動雙向測量，同時顯示瞬時流量、流速、壓力、正反向累計總量、電池電量、時鐘以及報警提示符等;
?輸出信號：4～20mA輸出(分體式，需外接電源)，脈沖輸出0.00001～1m3/p，頻率輸出1～1000Hz任意設置(無源光耦輸出);
?通訊方式：RS232/RS485接口，SMS短信形式數據包，GPRS無線數據遠傳(可選);
四、GSM/GPRS遠程監控管理軟件系統
GSM/GPRS遠程監控管理軟件系統與帶遠傳功能的MGG/KL-DC型電磁水表配套使用不僅可以實現水表數據的無線遠傳、接收、存儲，還可以實現對流量數據的統計與分析，使用戶方便及時的掌控區域內各流量測量點的用水情況、管網壓力及漏損情況，達到科學化、信息化、準確化計量管理，同時可以接入水資源管理系統(RTU)，謀劃水利長遠發展思路，達到水資源的合理分配和高.效利用，提高經濟效益。
軟件特點：
具有數據分析、報表導出和儀表信息管理等功能，可查看瞬時流量、正反向累計量、通訊電壓、儀表電壓、壓力、流速及報警信息等;
本系統可對每個測量點的用水情況及管道壓力查詢、統計、分析并以圖表或曲線的形式顯示出來，使用戶可以方便的對各測量點的用水進行管理;
當測量點用水情況發生異常或現場水表電池電量不足時，本系統可發出報警信息;
通過電腦或手機連接Internet登陸系統網址即可使用戶非.常方便的管理數據，實現網絡數據共享;
可設定不同級別的多個操作員和管理員，實現數據區域管理、分級管理;
本系統引入了數據備份等更多人性化管理。
1、GPRS流量監測系統登錄界面：
2、實時數據—數據表格：
3、數據查詢-數據分析：
4、數據報表-日報表：
